直進往復式摩擦摩耗試験機

 小型で軽量、試料の取付・操作取扱いが簡易です。超軽荷重低摩擦力が50μNで測定可能です。

 静電容量式非接触変位計を用いた極微小力センサ搭載
(特許公開2005-345456)

 最高100Hz低振動の高速直進往復駆動機構を採用
(特許第4114935号)

 専用ソフトによりデータ出力がパソコンへ入力でき、データの検証・観察が便利になりました

画期的な摩擦摩耗試験機




測定機構部
  • 耐摩耗・低摩擦素材の開発と選定
  • メッキ、コーティング等表面処理の耐久性評価
  • 潤滑剤の開発と選定
  • エンジニアプラスチック材の耐摩耗性試験
  • マイクロ・ナノトライボロジー関連の研究・開発
    などの用途に最適です。

元NTT金子特別研究室長・前和歌山大学教授、金子礼三先生と弊社の共同開発製品です




    特徴
  • 小型・軽量・取扱が簡易、簡易コントローラーで簡単に測定できます
  • 試験片(10×10×t1)が簡単に装着でき、装着位置を変えることにより同一試験片で数回のテストができます
  • 専用ソフトでパソコン上から駆動部制御、データの記録編集ができますモニター画面から摩擦力波形、摺動
    回数、経時摩擦力のトレンドグラフが見られます。また結果をA4サイズ1枚に編集できます
  • 潤滑油を塗布しての試験も可能ですまた取付治具の交換で特殊試料の装着対応も可能です
  • 特注で4倍の垂直荷重 (200mN) までの仕様にも対応できます。
    詳細は弊社担当者へお問い合わせください
    性能・定格
  • 駆動方式偏心カムと対称2枚バネによる直進往復運動 (特許第4114935号)
  • 駆動周波数30Hz〜100Hz モーターの回転数制御
  • ストローク1.5mm
  • 試験片取付寸法 10×10×t1.0mm (その他の取付方法につきましてはご相談に応じます)
  • 荷重球標準として球 φ1、標準は鋼球(ガラス・ルビー・サファイヤ・セラミックス等)選択可
  • ジンバルHDジンバル Type19
  • ロード圧 5〜50mNの間にZ軸ステージで設定(使用ジンバルにより変わります)
  • 摩擦力測定静電容量式非接触変位計アキュメジャーと組合せた極微小力センサ(特許公開2005-345456)
  • 分解能 10μN(測定条件によります)
  • 摩擦力測定範囲 10μN〜20mN
  • 出力電圧 0〜10V
  • 重量 6Kg(機構部のみ)
  • 周囲温度・湿度 10〜40°C  20〜80%
コントローラー部
  • モーターと回転数: DCタイプモーター、印加電圧で回転数を制御。回転数はrps単位のデジタル表示
  • 摩擦力: 実効値(rms)表示のACデジタル電圧計(4桁、表示単位0.01mN)で摩擦力を表示
  • 出力端子: BNC USB
  • 波形整形回路:位相特性を重視したLPF260Hz 波形整形回路内蔵
  • 電源: AC100V 50/60Hz
  • 外形寸法: W165×D240×H80 アキュメジャーAS-9000部:159W×241D×51H

    専用ソフトをお手持ちのパソコンにインストールします
    主な機能

    • 条件の設定:試験名・試験日時荷重の登録摺動数測定サイクル等
    • 試験:モニタ波形の表示測定回数の表示測定サイクル毎の波形の記録トレンドデータの記録
    • データの出力:試験毎に上記データを編集しA4 1枚に出力試験前後のデータは自動的に指定
      されたフォルダにセーブされます

    別売り付属品

    • 荷重測定治具と精密電子天秤はかり
    • 防振マット
    • ボールジンバルアッセンブリ(仕様等別途ご相談に応じます)
    • 試料片(寸法・材質等別途ご相談に応じます)

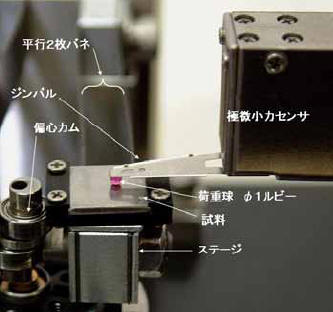

センサ・ステージ機構部

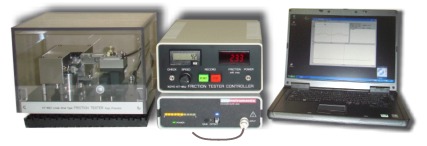

システムの全容

パソコンは標準装備ではございません
別途お見積もりとなります


クリックすると拡大します

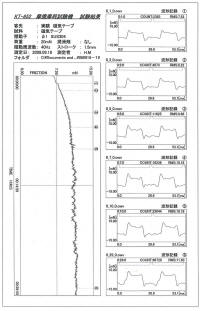

摩擦力出力波形

製品カタログPDFファイル
